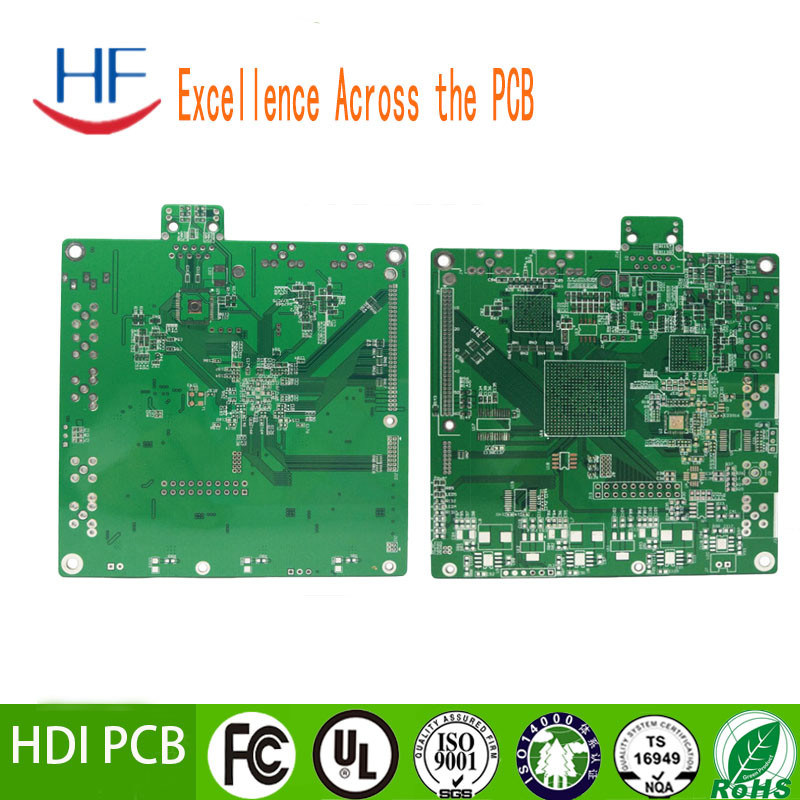

HDI carte PCB à face unique SMT patch DIP Plug dans le support de traitement
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | HF |
| Certification: | ISO CE |
| Numéro de modèle: | Les PCB |
Conditions de paiement et expédition:
| Quantité de commande min: | 5 pièces |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en carton de haute qualité, emballage sous vide de haute qualité, |
| Délai de livraison: | 5~8 jours |
| Conditions de paiement: | L/C, T/T, Paypal |
| Capacité d'approvisionnement: | Dix mille mètres carrés par mois |
|
Détail Infomation |
|||
| Matériau de base: | L'IDH, le laser en or. | nombre de couches: | 1-32 |
|---|---|---|---|
| épaisseur du panneau: | 00,4-3,2 mm | couleur de la soudure: | vert rouge |
| Couleur écran de soie: | Blanc | épaisseur de cuivre: | 1-4 oz |
| Surligner: | Plaque de PCB à face unique HDI,0.25 mm carte PCB à face unique,Plaque de PCB unidirectionnelle HDI |
||
Description de produit
Utilisations des PCB
1. peut être densifiée.Pendant des décennies, la densité élevée des cartes imprimées a permis de développer
avec l'amélioration de la technologie d'intégration et d'installation des circuits intégrés.
2. haute fiabilité.Grâce à une série d'inspections, de tests et de tests de vieillissement,
le PCB peut être assuré d'un fonctionnement fiable pendant une longue période (durée de vie, généralement 20 ans).
3. Désignation.Pour toutes sortes d'exigences de performance des PCB (électrique, physique, chimique,
La conception de cartes imprimées peut être réalisée par la normalisation de la conception.
La plupart des projets de développement de l'énergie sont réalisés en Europe.
Produisant.Adopter une gestion moderne, peut réaliser la normalisation, l'échelle (quantité),
l'automatisation et d'autres activités de production, afin d'assurer la cohérence de la qualité des produits.
Plaque de circuit imprimé PCB(SMT) Capacité de production
| Capacité SMT | |
| Titre SMT | Capacité |
| Taille maximale du PCB | Le nombre d'étoiles est déterminé par la fréquence d'écoulement de l'eau. |
| Composant de puce | 0201, 0402, emballage |
| Espace min.pin du CI | 0.25 mm |
| Espace min. de BGA | 0.25 mm |
| Max.précision de l'assemblage du CI | 0.01 mm |
| Capacité d'assemblage | ≥ 5 millions de piots/jour |
| Capacité de PDI | 5 lignes de production pour le DIP |
| Épreuves d'assemblage | TIC ((Teste en circuit) |
FCT ((Essai de circuit fonctionnel) |
Test d'impact de chute, test de vieillissement, test à l'eau, test à fuite, etc. Différents tests peuvent être effectués selon vos besoins. |
Pingyou Industrial Co., Ltd. est une société
Pingyou Industrial offre le service "Le plus rapide du monde" grâce à nos capacités uniques et dynamiques.Produit fini - et avoir les systèmes en place pour traiter de manière transparente d'une étape à l'autrePingyou Industrial élimine également le jeu de la culpabilité, car nous pouvons tout gérer.
RFC
1Vous êtes au siège ou à la succursale?
Nous sommes Ping vous quartier général et l'usine.
2Puis-je demander des échantillons avant de passer commande?
Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité, les échantillons au micro sont acceptables.
3Comment être votre agent à l'étranger?
Cela dépend de la région dans laquelle vous vous trouvez, chaque pays est différent.
4Que dois-je faire si je veux peindre mon propre logo?
Tout d'abord, veuillez nous envoyer votre logo en haute résolution, nous ferons quelques brouillons pour votre référence pour confirmer la position et la taille de votre logo.Ensuite, nous allons 1-2 échantillons pour vous de vérifier l'effet réelEnfin, la production officielle commencera après l' examen de l' échantillon.
Emballages de PCB
1Le circuit imprimé PCB doit être rempli sous vide avec des sacs en plastique à billes de gaz incolores, et les sacs doivent être attachés avec le sécheur nécessaire et veiller à ce que les sacs soient bien emballés.Ne peut pas entrer en contact avec l' air humide, éviter la surface de la carte de circuit imprimé pulvérisation étain, dépôt d'or et pièces de plaquettes de soudage sont oxydées et affectent le soudage, n'est pas propice à la production.
2. Lors de l'emballage de la carte de circuit imprimé PCB, il est nécessaire d'entourer la boîte d'une couche de film à bulles. Parce que le film à bulles a une bonne absorption de l'eau, il peut absorber l'eau et à l'épreuve de l'humidité.En plus, des perles imperméables à l'humidité peuvent être placées dans le boîtier.
3, insérer la classification des circuits imprimés, l'étiquette.Après l'étanchéité, la boîte doit être conservée à l'écart du mur et du sol.Garder dans un endroit sec et ventilé et éviter la lumière directe du soleil.
4, la température d'entrepôt du stockage des cartes de circuits imprimés est mieux contrôlée à 23±3°C, 55±10%RH, dans de telles conditions, l'or, l'or, la pulvérisation d'étain,le traitement de surface des circuits imprimés PCB en argent peut généralement être stocké pendant 6 moisLes cartes de circuits imprimés à traitement de surface OSP, argent, étain, peuvent être stockées pendant 3 mois.
5, pendant une longue période n'utilisez pas la carte de circuit imprimé, il est préférable de brosser une couche de trois anti peinture, trois anti peinture peut être à l'épreuve de l'humidité, à l'épreuve de la poussière, anti oxydation.la durée de conservation des circuits imprimés PCB sera portée à 9 mois.
